從ER Model到資料庫的實作練習

圖片

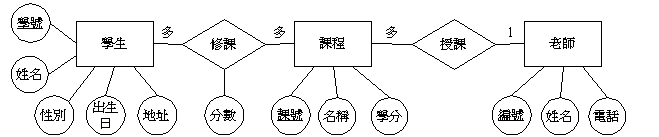

ER模型 全名為實體關聯模型或實體關係模型或實體關聯模式圖(Entity-relationship model,Entity-relationship Diagram),由美籍華裔計算機科學家陳品山發明,是概念數據模型的高層描述所使用的數據模型或模式圖,它為表述這種實體聯繫模式圖形式的數據模型提供了圖形符號。 參考:  實體關係模型(Entity-relationship model) 從ER Model到資料庫的形成步驟為:(1)需求分析 (2)ER Model (3)邏輯資料庫 (4)實體資料庫。但是這些步驟並非標準答案,有些可能簡化成步驟(1)(2)(4),也有些更細分出更多步驟。不過不管如何,ER Model都是從需求到資料庫形成的重要步驟。 假設現在需要設計學生選課系統,我們由四大步驟來看看過程。 (1)需求分析 ~ 我們與使用者訪談的結果,得到以下幾個需求 (a)每位專任老師在不衝堂下,可以開設多門課程。 (b)相同課程只能有一位老師開課。 (c)每個課程只要有10位以上同學修課,即可以開課。 (d)每個課程必須有一間不衝堂的教室。 (e)每位學生可以修多門課程,學分上下限為24與9學分。 (f)每個課程需依照教室可容納人數以限制修課人數。 (2)ER Model 以上的需求分析,並不是每個條件都能夠反應在ER Model中,有些是選課規則,但不是資料庫規則。哪些是必須反應在ER Model呢? 我們先訂出實體~ 老師、學生、課程、教室,還有其他嗎? (Think ...),可能的ER Model如下圖: (3)邏輯資料庫 以老師為例~邏輯資料庫如: teacher ( teacherno ,teachername,teacherphone) (4)實體資料庫 建立資料庫,名為myschool >> CREATE DATABASE myschool CHARACTER SET big5 COLLATE big5_chinese_ci ; 建立表單,名為myteacher >> CREATE TABLE myteacher (teacherno CHAR(5), teachername CHAR(20), teacherphone CHAR(10),
